ノート バックカメラ変換コード取付方法

管理No：fy22002　登録日：2021年9月21日()

メーカー
日産
車種
ノート
年式
R2/12～現在
取付けタイプ
バックカメラ変換コード取付
使用キット
タイプ
インテリジェントアラウンドビューモニター付車
型式
E13
使用ナビゲーション
パイオニア製　
  • 取付けるカーAVによっては変換コードが別途必要になる場合があります。（バックカメラ映像入力）

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

注1、純正のインテリジェントアラウンドビューモニターを使用する場合、必ず車両の取扱説明書を参照してください。

注2、取付けるカーAVによっては正常に映像が表示されない場合があります。

TPN065BC

変換コード(4P)

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    トランクルームを開き、カバーを取外します。

  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー上にあるカバーを取外します。

  • 3
    バッテリー(－端子)　取外し(3)

    ソケットレンチを使い、横のナットを緩めます。

  • 4
    バッテリー(－端子)　取外し(4)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と+端子を接触させないでください。
  • 5
    バッテリー(－端子)　取外し(5)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と+端子を接触させないでください。
  • 6
    作業開始

    これからバックカメラ変換コードを取付けます。

  • 7
    上部パネル　取外し

    上部パネルを取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 8
    固定ネジ　取外し

    ○印のカーAV固定ネジを取外します。

    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
  • 9
    カーAV　取外し

    カーAVを取外します。タオル等を敷き、カーAVを置きます。

    • 必要に応じて、コネクターを外してください。
  • 10
    純正コネクター　取外し

    車両側奥にある純正コネクターを抜き取ります。

  • 11
    バックカメラ変換コード　接続

    車両側の抜き取った4Pコネクターにキットのコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 12

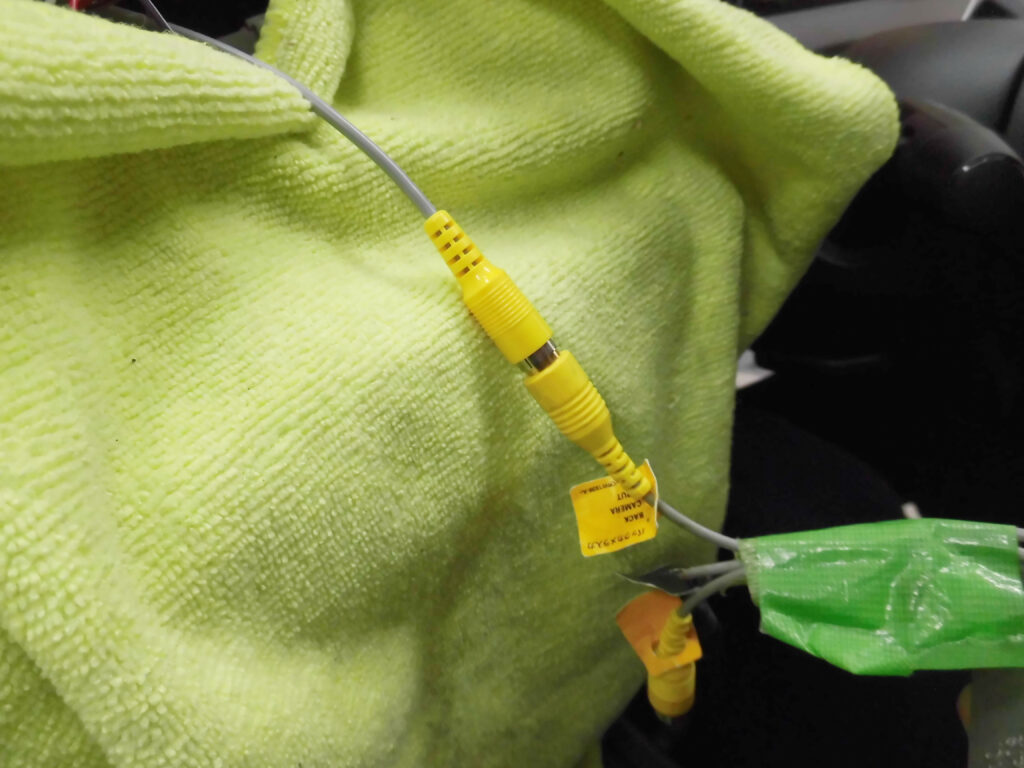

    バックカメラ変換コード　接続(2)

    カーAV裏のBACK　CAMERAにバックカメラ変換コードの映像端子を接続します。

    • 奥までしっかりと差し込んでください。
  • 13
    カーAV　取付け

    動作確認後、配線等を挟まないように注意しカーAVを車両側にはめ込みます。

    • バッテリー(－端子)を仮接続し動作確認を行います。
  • 14
    カーAV　固定

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 15
    上部パネル　取付け

    上部パネルを取付けます。

  • 16
    取付完了
