ソリオバンディット カーナビ・カーAV取付方法

管理No:fy22001 登録日:2021年9月16日()

メーカー
スズキ
車種
ソリオバンディット
年式
R2/12~現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
8インチ窓口付車(全方位モニターなしオーディオレス車)
型式
MA27S、MA37S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

取付けには、純正オプションの「オーディオ用アタッチメント」が必要になります。(品番:99194-83S00-0CE)

NKK-S71D (互換:KK-S25FP/UA-S71D )

※キットによって内容物が異なる場合があります。

パネル 、粘着シール 、 電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、 車速用コネクター(5P) 、アンテナ電源用変換コード

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    バッテリー(-端子)の横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

    • 純正状態は窓口にレスパネルがございますが、取外し手順は同様となります。
  • 5
    シフトノブ 下げる

    ○印のシフトロックボタンを押しながら、シフトノブをNまで下げます。

  • 6
    シフトガーニッシュ 取外し

    シフトガーニッシュを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 7
    センタオーナメント 取外し

    センタオーナメントを取外します。

    フック
    14箇所
  • 8
    センターパネル 取外し(1)

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    9箇所
  • 9
    センターパネル 取外し(2)

    センターパネルに接続されているコネクターを取外します。

  • 10
    センターパネルベース 取外し(1)

    〇印の固定ネジ(2本)を取外します。

    工具
    プラスドライバー(2番)
  • 11
    センターパネルベース 取外し(2)

    センターパネルベースを取外します。

    フック
    14箇所
  • 12
    純正ブラケット(L)(R) 取外し(1)

    ○印の純正ネジを取外します。

    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 13
    純正ブラケット(L)(R) 取外し(2)

    純正ブラケットを取外します。

    • レスパネルが付いている場合はブラケットと一体で取外します。
  • 14
    オーディオ用アタッチメント 貼り付け(1)

    純正オプションの「オーディオ用アタッチメント」裏のテープを剥がします。

  • 15
    オーディオ用アタッチメント 貼り付け(2)

    センターパネル(8インチ窓口)の後ろからオーディオ用アタッチメントを貼り付けます。

    • 貼付面の汚れや、油分などをよく拭き取ってから貼り付けます。
  • 16
    パネル 取付け

    キット付属のパネルをカーAV前方からはめ込み、取付けます。

  • 17
    粘着シール 貼り付け

    パネルとカーAVの4面を粘着シールで貼り付け固定します。

    • 粘着シールの上から角や溝を爪などでこすりつけるとより効果的に貼り付けができます。
    • カーAVによっては上下にスペースがない場合があります。その場合は左右のみ貼り付けてください。
    • 貼り付け面の汚れや油分をよく拭き取ってから貼り付けます。
  • 18
    ブラケット 使用穴位置

    ○印はブラケットを取付けの際に使用する穴です。

  • 19
    純正ブラケット(L)(R) 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 20

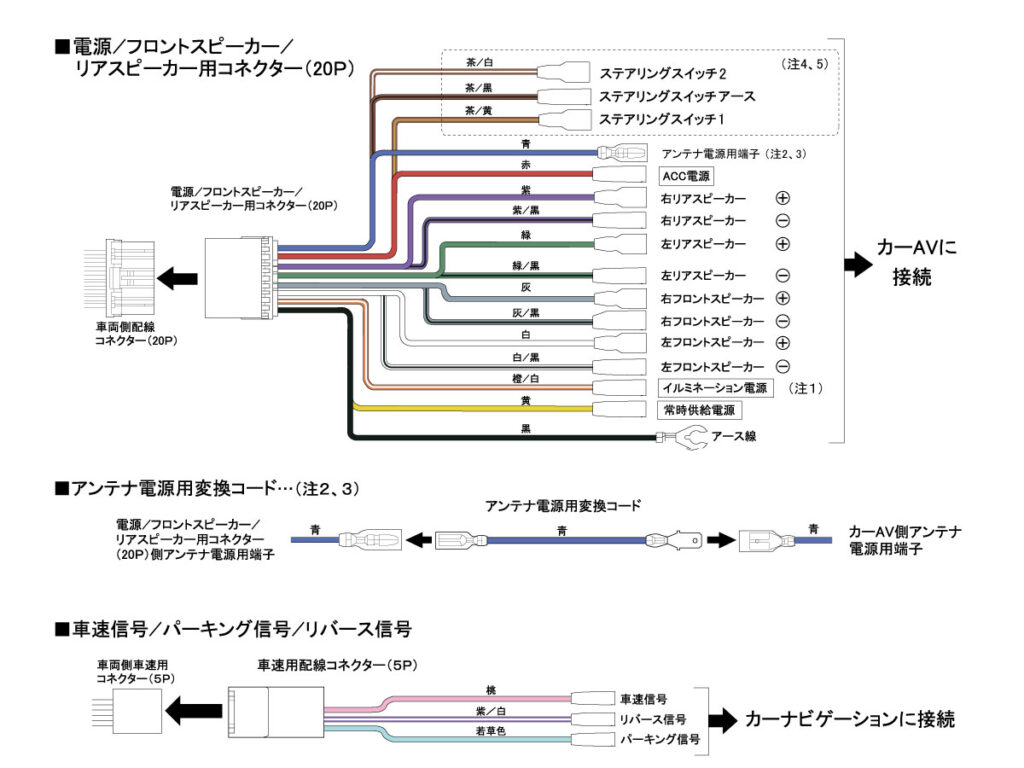

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。
    • 注2、ピラーアンテナ付車は接続しません。
    • 注3、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
    • 接続しない端子はビニールテープ等で巻き付け絶縁処理をしてください。
  • 21
    配線コネクター 接続

    カーAV裏にカーAV付属の配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 23
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
    ・車速用コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 24
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

    • 奥までしっかりと差し込んでください。
  • 25
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 26
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 27
    センターパネルベース 取付け(1)

    センターパネルベースを取付けます。

  • 28
    センターパネルベース 取付け(2)

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
  • 29
    センターパネル(オーディオ用アタッチメント貼付け済) 取付け

    配線コネクターを接続し、センターパネル(オーディオ用アタッチメント貼付け済)を取付けます。

  • 30
    センターオーナメント 取付け

    センタオーナメントを取付けます。

  • 31
    シフトガーニッシュ 取付け

    シフトガーニッシュを取付けます。

  • 32
    シフトレバー 戻す

    シフトレバーをPに戻します。

  • 33
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)
