スペーシアギア カーナビ・カーAV取付方法

管理No:fy21042 登録日:2021年7月27日()

メーカー
スズキ
車種
スペーシアギア
年式
H30/12~現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
MK53S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-S82D (互換:UA-S82D )

※キットによって内容物が異なる場合があります。

パネル、ブラケット:2枚、電源/フロントスピーカー/リアスピーカー用コネクター(20P)、アンテナ電源用変換コード、車速用配線コネクター、クッションテープ、M5×8ネジ:8本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

内張りはがし、プラスドライバー(2番) 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 6
    センターパネル フック位置

    センターパネルのフックは8箇所です。

  • 7
    パネルカバー 取外し

    パネルカバーを取外します。

    フック
    7箇所
    • フックの形状が違うため、取外しが硬くなっています。
  • 8
    純正ネジ 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 9
    オーディオレスパネル一体 取外し

    オーディオレスパネル+純正ブラケットを取外します。
    接続されているコネクターを取外します。

  • 10
    純正ブラケット(L)(R) 取外し

    〇印のネジを取外します。

    工具
    プラスドライバー(2番)
  • 11
    クッションテープ 貼り付け

    カーAVの前側天面にキット付属のクッションテープを貼り付けます。

    • 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
  • 12
    ブラケット/パネル 差し込み

    キット付属のパネル内側左右にキット付属のブラケットを差し込みます。

    • ブラケットの先端をパネル内側面の溝に差し込みます。
  • 13
    ブラケット(L)(R) 取付穴位置

    ブラケットを取付ける時に、○印の穴を使用します。

  • 14
    パネル/ブラケット 取付け(1)

    パネル/ブラケットをカーAV前方からはめ込みます。

  • 15
    パネル/ブラケット 取付け(2)

    穴位置を合わせます。

  • 16
    純正ブラケット(L)(R) 取付け

    純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 17

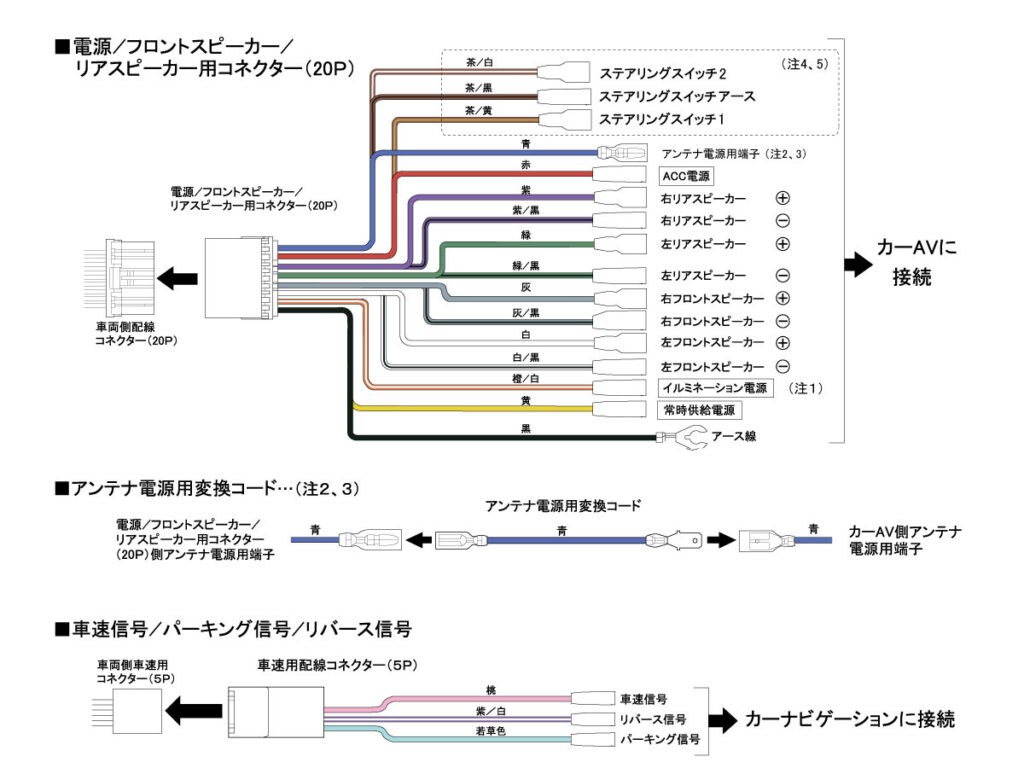

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
    接続しない端子は絶縁処理をしてください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
    • 注2、ピラーアンテナ付車の場合は接続しません。
    • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
    • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
  • 18
    配線コネクター 接続

    カーAV裏にカーAV付属の配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 20
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
    ・車速用配線コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 21
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

    • 奥までしっかりと差し込んでください。
  • 22
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 23
    カーAV 固定

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 24
    パネルカバー 取付け

    パネルカバーを取付けます。

  • 25
    センターパネル 取付け

    センターパネルを取付けます。

  • 26
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-S82D (互換:UA-S82D )
