ハスラー 9インチカーナビ・カーAV取付方法

管理No:fy21028 登録日:2021年3月31日()

メーカー
スズキ
車種
ハスラー
年式
R2/1~現在
取付けタイプ
9インチ カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
MR52S、MR92S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

本セットは9インチカーナビゲーションを取付けるためのセットです。

TBX-S003(メーカーサイト)

パネル〔ピアノブラックパネル〕、電源/フロントスピーカー/リアスピーカー用コネクター(20P)、アンテナ電源用変換コード、車速用配線コネクター(5P)、φ5×16タッピングネジ:1本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番)、ソケットレンチ(No.10)、内張りはがし、マイナスドライバー、超音波カッター、金ヤスリ、カッターナイフ、保護テープ、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    シフトレバー 下げる

    シフトロックボタンを押しながら、シフトレバーをNまで下げます。

  • 6
    純正パネル 取外し(1)

    純正パネルを取外します。

    工具
    内張りはがし
    フック
    13箇所
  • 7
    純正パネル フック位置

    純正パネルのフックは13箇所です。

  • 8
    純正パネル 取外し(2)

    純正パネルに接続されているハザードコネクターを取外します。

  • 9
    ブラケット(L)(R) 取外し

    〇印の純正ネジを取外します。
    ※エスカッションが付いている場合も同様に取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 10
    純正取付ネジ 取外し

    〇印の純正取付ネジを取外します。

    工具
    プラスドライバー(2番)
    • 取外したネジは使用しません。
  • 11
    取付窓口 切り取り加工

    取付窓口の左上を超音波カッター等を使用し、写真のように切り取ります。
    加工後、切り取り面・周辺のバリなどをカッターナイフなどを使用して取り除きます。

    工具
    超音波カッター、カッターナイフ
    • ※切取り部分にネジが映っていますが、これは手順10で取外しています。
    • 切り取りカ所の復元は出来ませんのでご了承ください。
  • 12
    取付窓口 切り取り加工後

    こちらは切り取り加工後の写真です。

    • ※切取り部分にネジが映っていますが、これは手順10で取外しています。
  • 13
    クリップ 移設(1)

    純正パネルからクリップ(4個)を取外します。

    工具
    マイナスドライバー
  • 14
    クリップ 移設(2)

    取外したクリップをキット付属のパネルへ移設します。

  • 15
    ハザードスイッチ 移設(1)

    純正パネルからハザードスイッチを取外します。

    フック
    2箇所
  • 16
    ハザードスイッチ 移設(2)

    取外したハザードスイッチをキット付属のパネルへ取付けます。

  • 17
    純正ブラケット(L)(R) 取付け

    カーAVにブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 18
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応機能付9インチカーナビゲーションを取付けする場合に使用します。
    • 注2、取付ける9インチカーナビゲーションによってステアリングリモコン用コードの配線色は異なります。
    • 注3、9インチカーナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注4、9インチカーナビゲーション側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • ※接続しない端子はビニールテープ等で絶縁処理をしてください。
  • 19
    配線コネクター 接続

    カーAV裏にカーAV付属の配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 20
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 21
    キット付属ネジ 取付け

    左上にキット付属のφ5×16タッピングネジを取付けます。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 22
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
    ・車速用配線コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 23
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 24
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • ゴムブッシュをダッシュ内奥の穴に差し込みながらはめ込みます。
    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 25
    カーAV 固定

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 26
    パネル 取付け

    ハザードコネクターを接続し、パネルを取付けます。
    取付け後、シルフトレバーをPに戻します。

  • 27

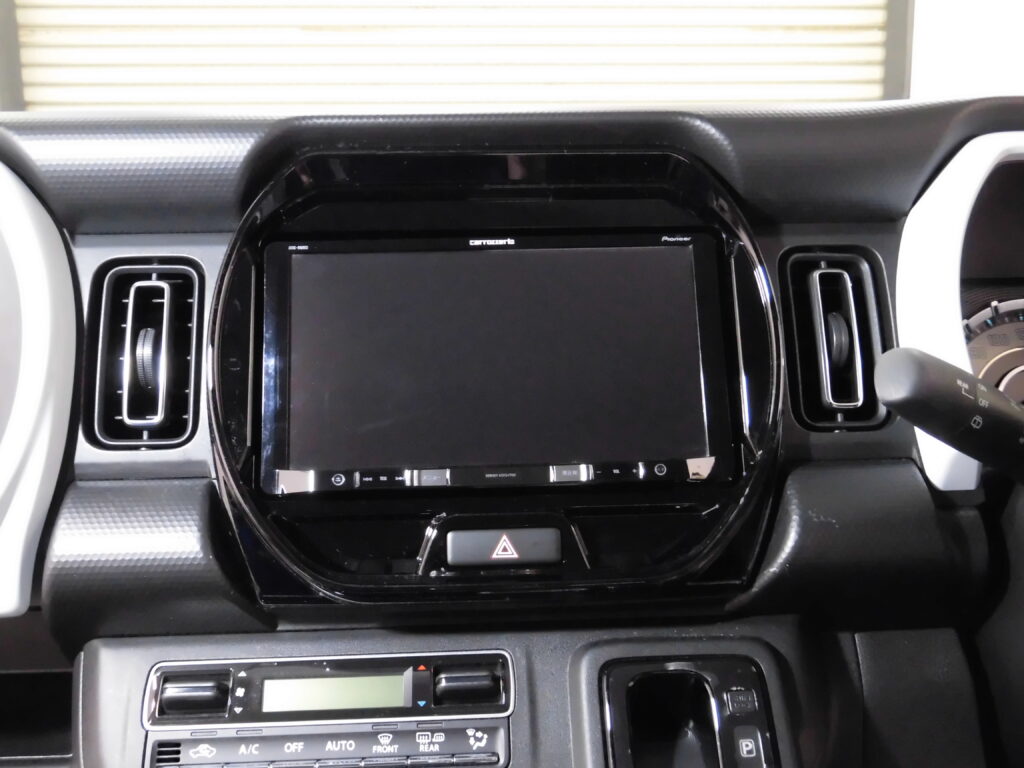

    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)
