デイズ 200mmカーナビ・カーAV取付方法

管理No:fy19030 登録日:2019年5月15日()

メーカー
日産
車種
デイズ
年式
H31/3~現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
B43W、B44W、B45W、B46W、B47W、B48W
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-N62P

電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、車速用/ACC電源用配線コネクター(12P) 、アンテナ変換コネクター 、アンテナ電源用変換コード 、車速用配線コネクター(12P) 、M5×8ネジ:6本

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し

    バッテリー(-端子)の横のナットを緩め、取外します。
    タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 4
    センターパネル フック位置

    センターパネルのフックは8箇所です。

  • 5
    クラスター 取外し

    クラスターを取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 6
    クラスター フック位置

    クラスターのフックは7箇所です。

  • 7
    純正ブラケット(L)(R) 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 8
    純正ブラケット(L)(R) 取付穴位置

    純正ブラケットを取付ける時に、○印の穴を使用します。

  • 9
    純正ブラケット(L)(R) 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 10
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 注3、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
  • 11
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 12
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 13
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を共締めします。

    工具
    プラスドライバー(2番)
  • 14
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロント/リアスピーカー用コネクター(20P)
    ・車速用配線コネクター(12P)
    ・アンテナ変換コネクター

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 15
    カーAV 取付け

    配線等を挟まないように注意し、車両側にカーAVをはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 16
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 17
    クラスター 取付け

    クラスターを取付けます。

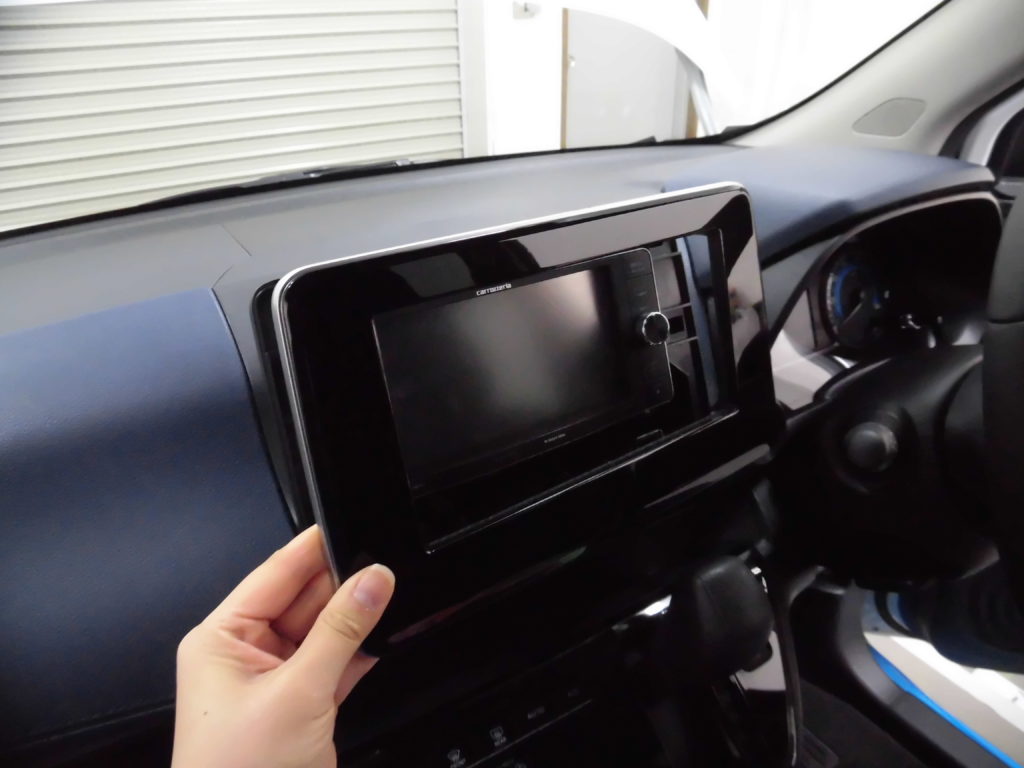

  • 18
    センターパネル 取付け

    センターパネルを取付けます。

  • 19
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-N62P
