eKクロス バックカメラ変換コード取付方法

管理No:fy19025 登録日:2019年4月19日()

メーカー
三菱
車種
ekクロス
年式
H31/3~現在
取付けタイプ
バックカメラ変換コード取付
使用キット
タイプ
マルチアラウンドモニター付車
型式
B34W、B35W、B37W、B38W
使用ナビゲーション
パイオニア製
  • 取付けるカーAVによっては変換コードが別途必要になる場合があります。(バックカメラ映像入力)

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

注1、純正のインテリジェントアラウンドビューモニターを使用する場合、必ず車両の取扱説明書を参照してください。
注2、取付けるカーAVによっては正常に映像が表示されない場合があります。

TPN065BC

変換コード(4P)

※以下のショッピングモール(ワントップ運営)にて購入できます。

取付方法

  • 1
    作業開始

    これから取付け作業を開始します。

  • 2
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 3
    センターパネル フック位置

    センターパネルのフックは8箇所です。

  • 4
    クラスター 取外し

    クラスターを上に引っ張り取外します。

    フック
    7箇所
  • 5
    クラスター フック位置

    クラスターのフックは7箇所です。

  • 6
    カーAV 取外し(1)

    ○印のネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
  • 7
    カーAV 取外し(2)

    カーAVを取外します。 コネクターは取外しません。

  • 8
    バックカメラ変換コード 接続(1)

    車両側にある純正コネクターを抜き取ります。

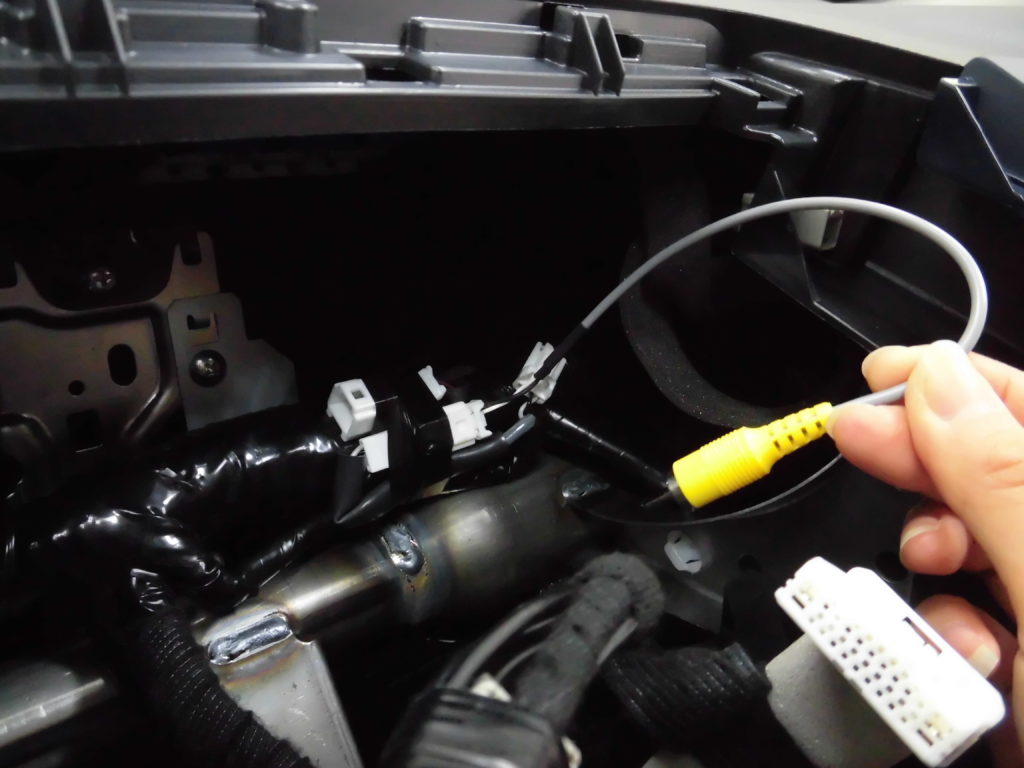

  • 9
    バックカメラ変換コード 接続(2)

    車両側の抜き取った4Pコネクターにキットのコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 10
    バックカメラ変換コード 接続(3)

    カーAV裏のBACK CAMERAにバックカメラ変換コードの映像端子を接続します。

    • 奥までしっかりと差し込んでください。
  • 11
    カーAV等 取付け

    カーAV、クラスター、センターパネルを取付けます。

    工具
    プラスドライバー(2番)
    • 取付時はネジの落下にご注意ください。
  • 12
    取付完了

    カーAVによってはシステム設定からバックカメラ入力をONにする必要があります。
