キックス カーナビ・カーAV取付方法

管理No:fy18025 登録日:2017年11月22日()

メーカー
日産
車種
キックス
年式
H20/10~H24/8
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
H59A
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

1、オーディオレス車の場合、取付けには、別途市販の「φ5×15タッピングネジ:4本」が必要になります。

NKK-M35D (互換:KK-M27D )

※キットによって内容物が異なる場合があります。

パネル 、ブラケット(L)(R) 、粘着シール 、電源/フロントスピーカーリアスピーカー用コネクター(14P)

(別途購入)

φ5×15タッピングネジ:4本

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 3

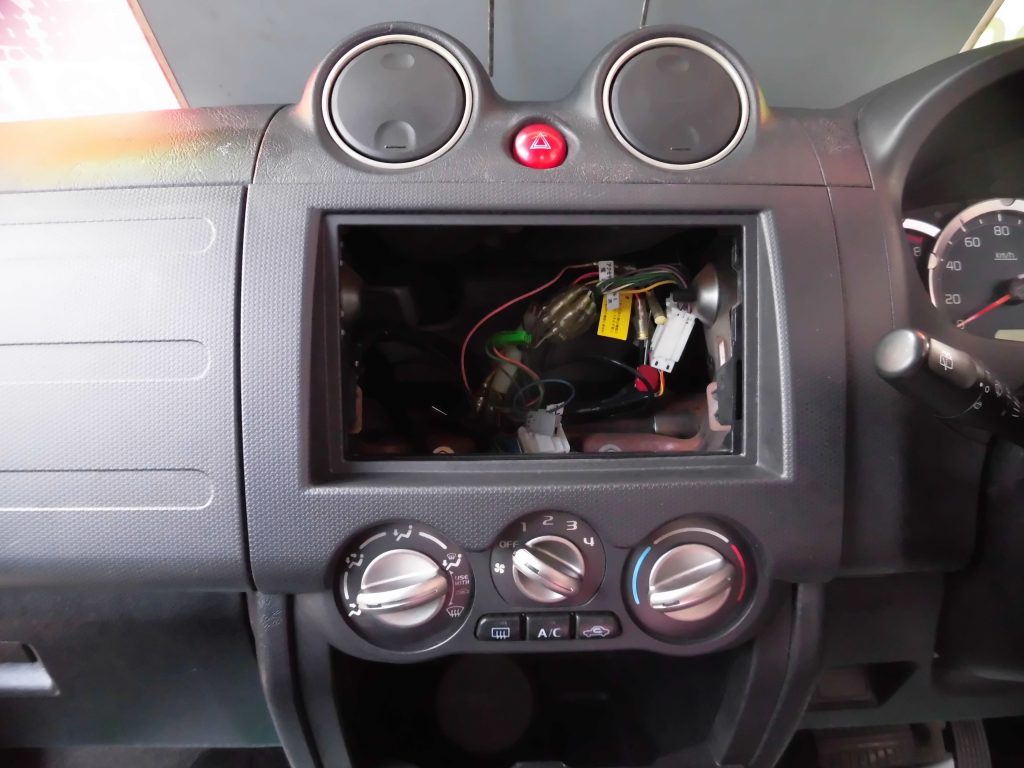

    作業開始

    これからカーAV取付け作業を行います。

  • 4
    センターパネル 取外し

    アッパーボックスを開き、○印の純正ネジを取外します。 その後、センターパネルを取外します。

    工具
    プラスドライバー(2番)
    フック
    5箇所
  • 5
    センターパネル フック位置

    センターパネルのフックは5箇所です。

  • 6
    ブラケット(L)(R) 取付け

    カーAVのT穴にブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 7
    パネル 取付け

    カーAV前方からキット付属のパネルをはめ込みます。

  • 8
    粘着シール 貼付け

    パネルとカーAVの4面を粘着シールにて貼付け固定します。

    • 粘着シールの上から、角・溝を爪などでこすりつけるとより効果的に貼付け出来ます。
    • 裏面の刻印部を上にします。
    • 貼付面の汚れや、油分などをよく拭き取ってから貼付けます。
  • 9
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注、カーオーディオによっては、イルミネーション電源のない場合がありますが、その場合使用しません。
  • 10
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。 その後、キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 11
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカーリアスピーカー用コネクター(14P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 12
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 13
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • 取付け後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を取外します。
  • 14
    カーAV 固定

    ○印を別途購入のφ5×15ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 15
    センターパネル 取付け(1)

    センターパネルを車両側へ取付けます。

  • 16
    センターパネル 取付け(2)

    ○印を純正ネジで固定します。

    工具
    プラスドライバー(2番)
  • 17
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-M35D (互換:KK-M27D )
