SUBARU XV カーナビ・カーAV取付方法

管理No:fy17062 登録日:2017年6月27日()

メーカー
スバル
車種
SUBARU XV
年式
H29/5~R1/11
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
GT3、GT7
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

こちらの手順はNKK-F34Dを使用しています。

後継機種はNKK-F36Dとなりますが、取付手順は同じです。

NKK-F34D

ブラケット(L)(R) 、電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、アンテナ変換コネクター 、車速用配線コネクター 、アンテナ電源変換コード 、クッションテープ

使用工具

内張りはがし 、プラスドライバー(2番) 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使用し、-端子のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    エアコン吹き出し口(L)(R) 取外し(1)

    ○印から内張りはがしを差し込み手前に引っ張ります。

    工具
    内張りはがし
    フック
    4箇所
  • 6
    エアコン吹き出し口(L)(R) 取外し(2)

    エアコン吹き出し口を取外します。

    • 写真は(R)です。(L)も同様に取外します。
  • 7
    エアコン吹き出し口 フック位置

    エアコン吹き出し口(L)(R)のフックは各4箇所です。

  • 8
    センターパネル 取外し(1)

    センターパネルを手前に引っ張ります。

    フック
    14箇所
  • 9
    センターパネル 取外し(2)

    センターパネルを取外します。

  • 10
    センターパネル フック位置

    センターパネルのフックは14箇所です。

  • 11
    純正ネジ 取外し

    ○印の純正ネジ(4本)を取外します。

    工具
    プラスドライバー(2番)
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 12
    クッションテープ 貼り付け

    カーAVにキット付属のクッションテープを貼り付けます。

    • 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
  • 13
    ブラケット(L)(R) 使用穴位置

    ブラケット(L)(R)を取付ける時に使用する穴位置は、T穴とT/N穴です。

  • 14
    ブラケット(L)(R) 取付け

    カーAVのT穴とT/N穴にキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
  • 15
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 接続しない端子は絶縁処理を行ってください。
  • 16
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 接続しない端子は絶縁処理を行ってください。
  • 17
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 19
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 20
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー/リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 21

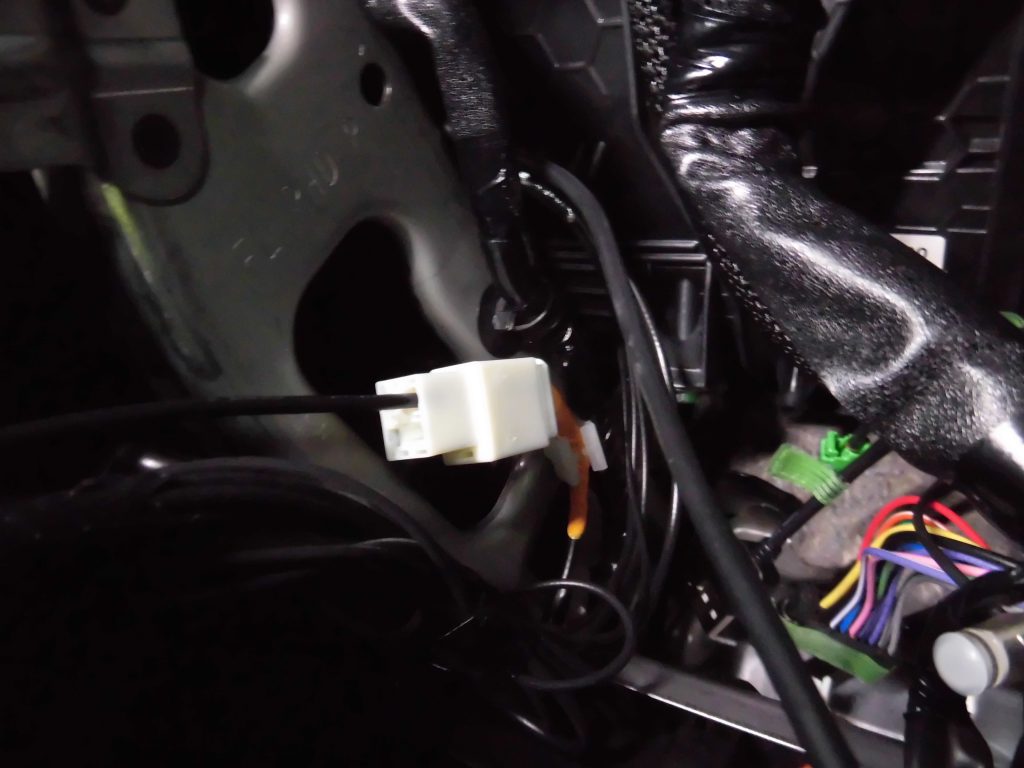

    アンテナ変換コネクター 接続

    車両側とカーAV側のアンテナ変換コネクターを接続します。

    • 車両側アンテナ変換コネクターは左奥下部にあります。
    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

  • 23
    カーAV 固定

    ○印を純正ネジで取付けます。

    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 24
    センターパネル 取付け

    車両側にセンターパネルを取付けます。

  • 25
    エアコン吹き出し口(L)(R) 取付け

    車両側にエアコン吹き出し口を取付けます。

  • 26
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-F34D
