スペーシアカスタムZ カーナビ・カーAV取付方法

管理No:fy17032 登録日:2017年3月23日()

メーカー
スズキ
車種
スペーシアカスタムZ
年式
H28/12~H29/12
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
MK42S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-S79D (互換:KK-S78D/UA-S79D )

※キットによって内容物が異なる場合があります。

スペーサーブラケット 、電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、アンテナ電源用変換コード 、車速用配線コネクター(5P) 、クッションテープ 、M5×8ネジ:8本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    バッテリー(-端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    シフトレバー 下げる

    シフトロックボタンを押しながらシフトレバーをNまで下げます。

  • 6
    センターパネル 取外し

    内張りはがしを差し込み、センターパネルを取外します。

    工具
    内張りはがし
    フック
    3箇所
  • 7
    配線コネクター 取外し

    センターパネルに接続されている配線コネクターを取外します。

  • 8
    センターパネル フック位置

    センターパネルのフックの位置は3箇所です。

  • 9
    エアコン吹き出し口 取外し

    内張りはがしを差込み、エアコン吹き出し口を取外します。

    工具
    内張りはがし
    フック
    3箇所
    • 写真は(R)です。(L)も同様に取外します。
  • 10
    エアコン吹き出し口 フック位置

    エアコン吹き出し口のフックの位置は3箇所です。

  • 11
    オーディオレスパネル 取外し

    〇印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 12
    コネクター 取外し

    オーディオレスパネル裏に接続されているコネクターを取外します。

  • 13
    純正ブラケット(L)(R) 取外し

    〇印のネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様にとりはずしてください。
  • 14
    クッションテープ 貼り付け

    カーAVにキット付属のクッションテープを貼り付けます。

    • 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
  • 15
    スペーサーブラケット/純正ブラケット(L)(R) 取付け(1)

    カーAVの左側にキット付属のスペーサーブラケットを重ねます。

  • 16
    スペーサーブラケット/純正ブラケット(L)(R) 取付け(2)

    スペーサーブラケットの上に純正ブラケットを重ね、カーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 17
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 注3、ピラーアンテナ付車の場合は接続しません。
    • 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
    • アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
  • 18
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 20
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー/リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 21
    アンテナコード 接続

    アンテナコードを接続します。

  • 22

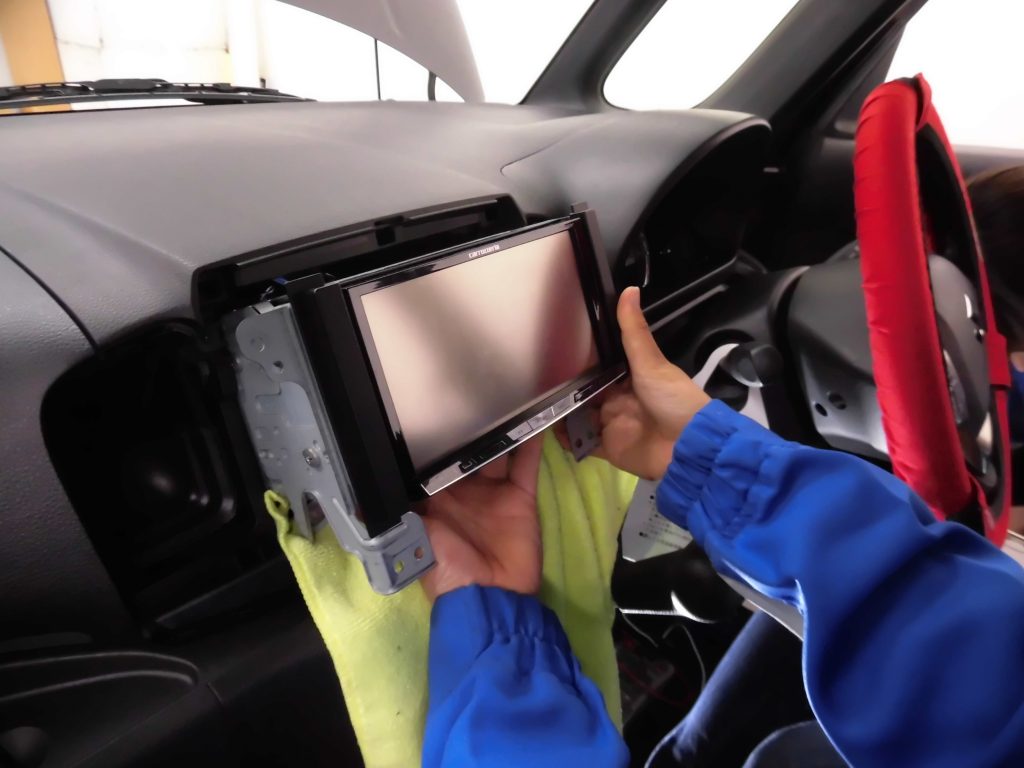

    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

  • 23
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 24
    エアコン吹き出し口 取付け

    エアコン吹き出し口を取付けます。

    • 写真は(R)です。(L)も同様に取付けます。
  • 25
    コネクター 接続エアコン吹き出し口 取付け

    センターパネル裏にコネクターを接続します。エアコン吹き出し口を取付けます

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 26
    センターパネル 取付け

    センターパネルを取付けます。

  • 27
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-S79D (互換:KK-S78D/UA-S79D )
