レガシィアウトバック カーナビ・カーAV取付方法

管理No:fy17001 登録日:2016年10月21日()

メーカー
スバル
車種
レガシィ アウトバック
年式
H26/10~H29/10
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
BS9
使用ナビゲーション
ケンウッド製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-F33P

電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、アンテナ変換コネクター 、車速用配線コネクター(15P) 、アンテナ電源用変換コード

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し

    バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    エアコンスイッチカバー 取外し

    エアコンスイッチの下部カバーに内張りはがしを差し込み、取り外します。

    工具
    内張りはがし
    フック
    4箇所
  • 4
    エアコンスイッチカバー フック位置

    エアコンスイッチカバーのフックは4箇所です。

  • 5
    エアコンスイッチ 取外し(1)

    エアコンスイッチの純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 6
    エアコンスイッチ 取外し(2)

    エアコンスイッチを車両側から取外します。 この時、接続されている配線コネクターを取外します。

    フック
    2箇所
  • 7
    エアコンスイッチ フック位置

    エアコンスイッチのフックは2箇所です。

  • 8
    エアコン吹き出し口 取外し

    エアコン吹き出し口の上部に内張りはがしを差し込み、取外します。 この時、ハザードコネクターを取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 9
    エアコン吹き出し口 フック位置

    エアコン吹き出し口のフックは7箇所です。

  • 10
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    4箇所
  • 11
    センターパネル フック位置

    センターパネルのフックは4箇所です。

  • 12
    純正ブラケット(L)(R) 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 取外したネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 13
    純正ブラケット(L)(R) 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 14
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注2、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 注3、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
  • 15
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 16
    アンテナ変換コネクター 接続

    車両側アンテナコネクターとキットアンテナ変換コネクターを接続します。

    • 車両側アンテナコネクターは左奥にあります。
    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 17
    カーAV/配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 19
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー/リアスピーカー用コネクター(20P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 20

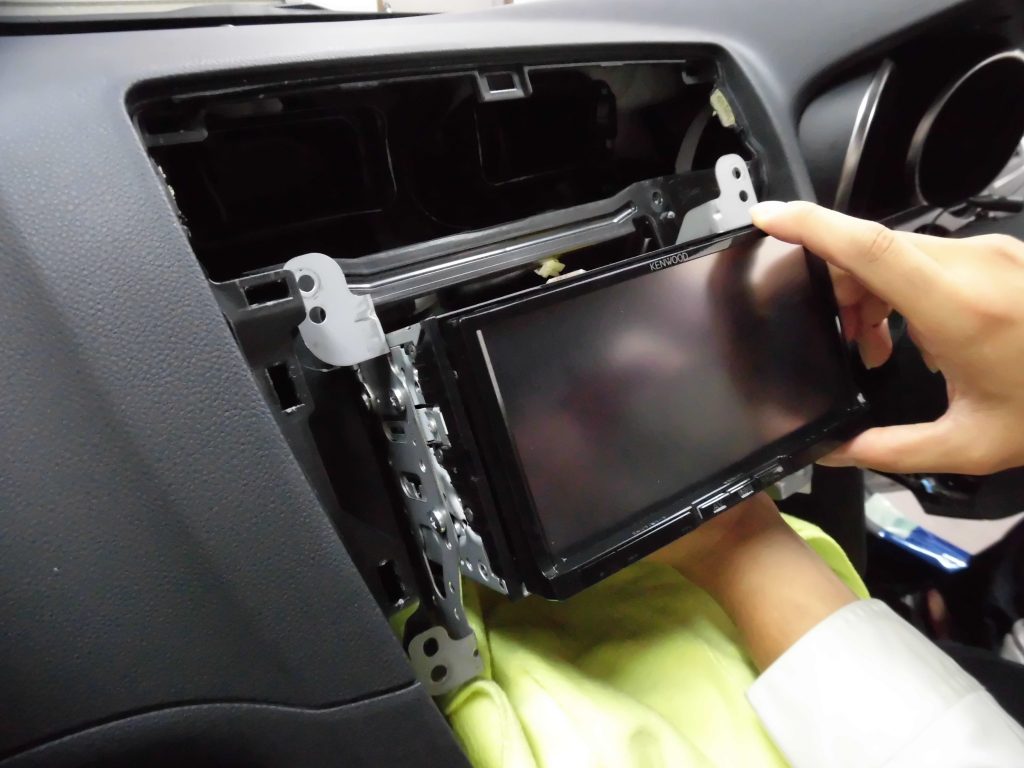

    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認します。確認後、再度バッテリー(-端子)を外します。
  • 21
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 22

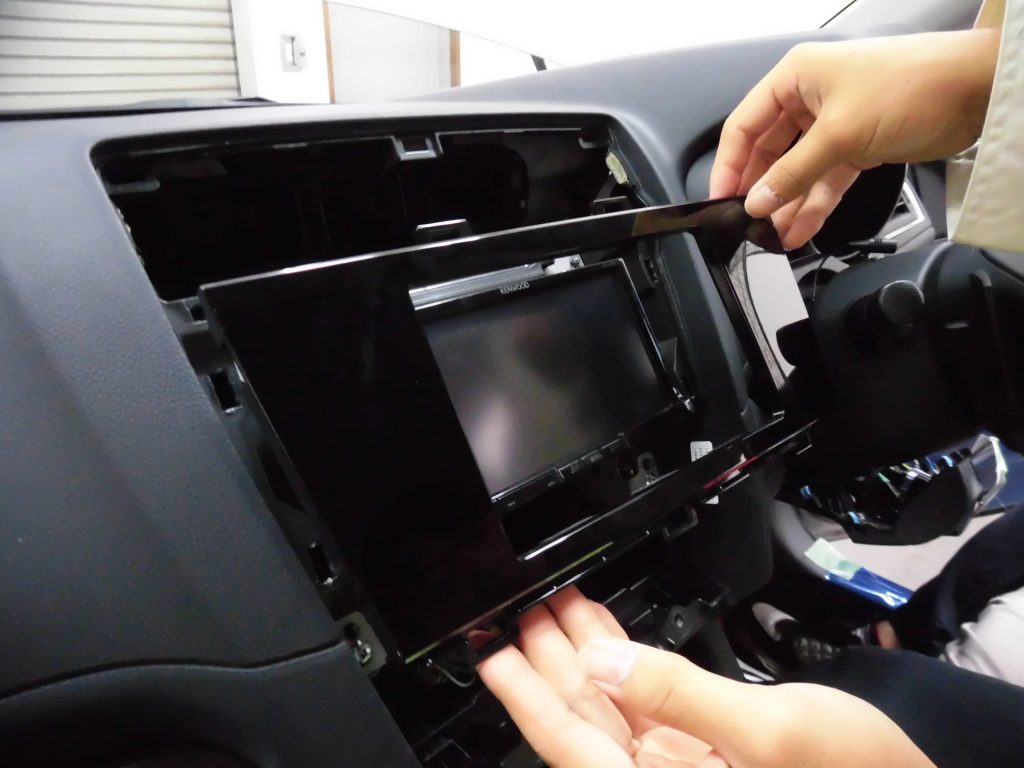

    センターパネル 取付け

    センターパネルを取付けます。

  • 23

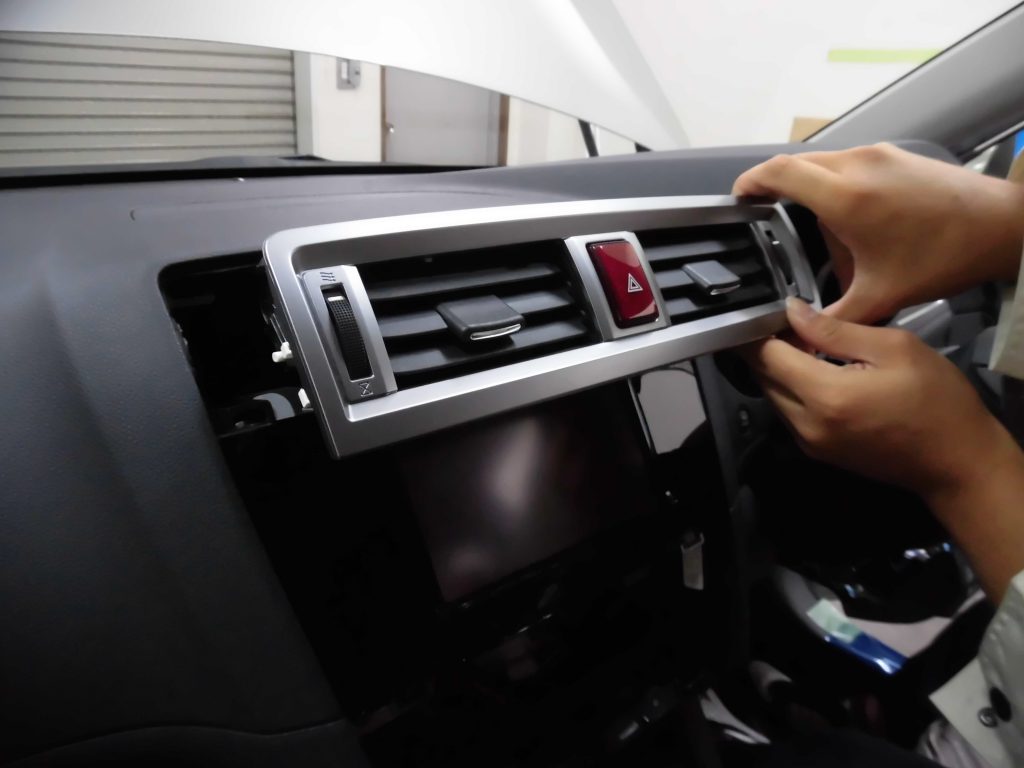

    エアコン吹き出し口 取付け

    ハザードコネクターを接続し、エアコン吹き出し口を取付けます。

  • 24

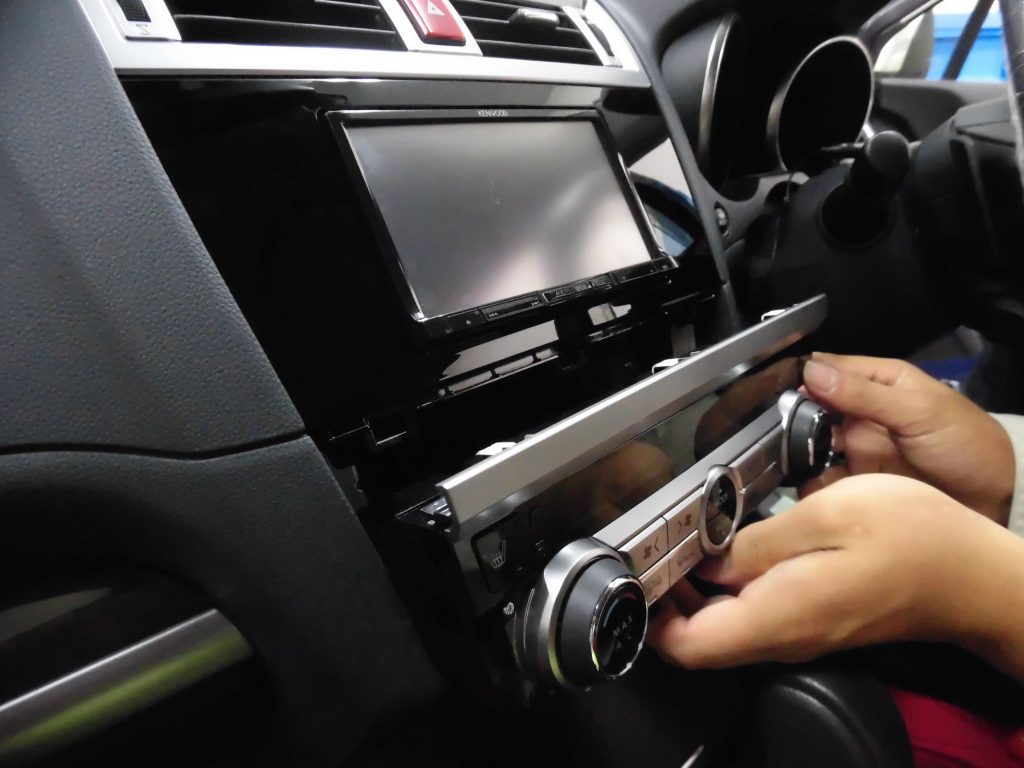

    エアコンスイッチ 取付け(1)

    配線コネクターを接続し、エアコンスイッチを取付けます。

  • 25
    エアコンスイッチ 取付け(2)

    エアコンスイッチ下に純正ネジを取付けます。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 26

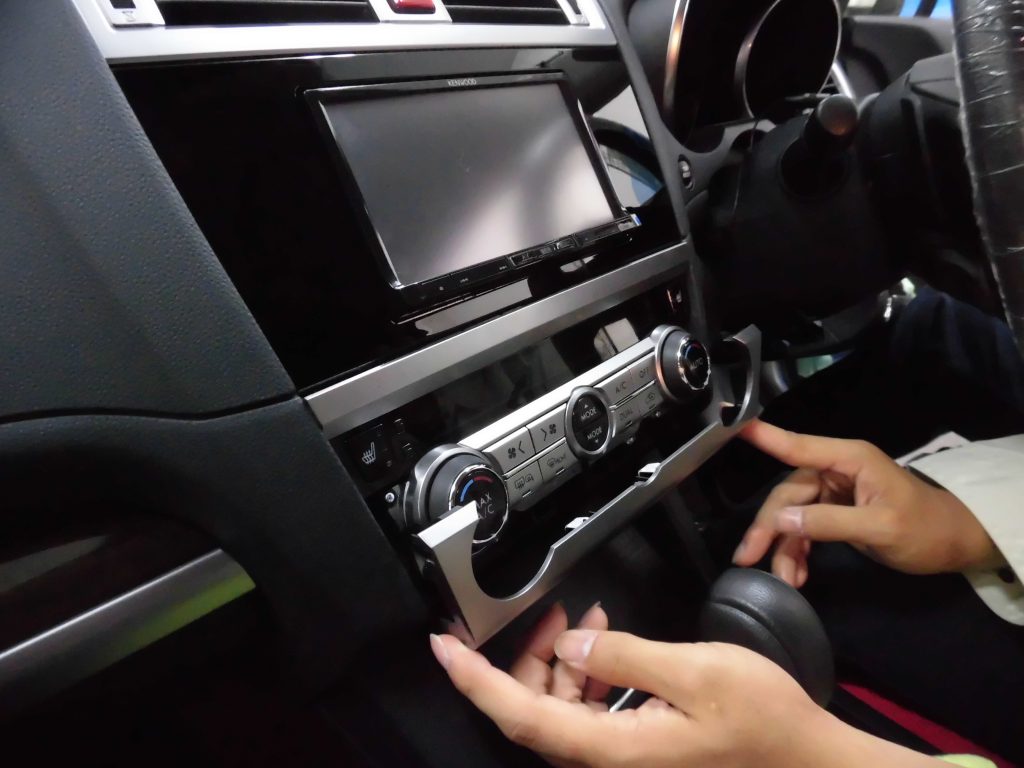

    エアコンスイッチパネル 取付け

    エアコンスイッチパネルを取付けます。

  • 27

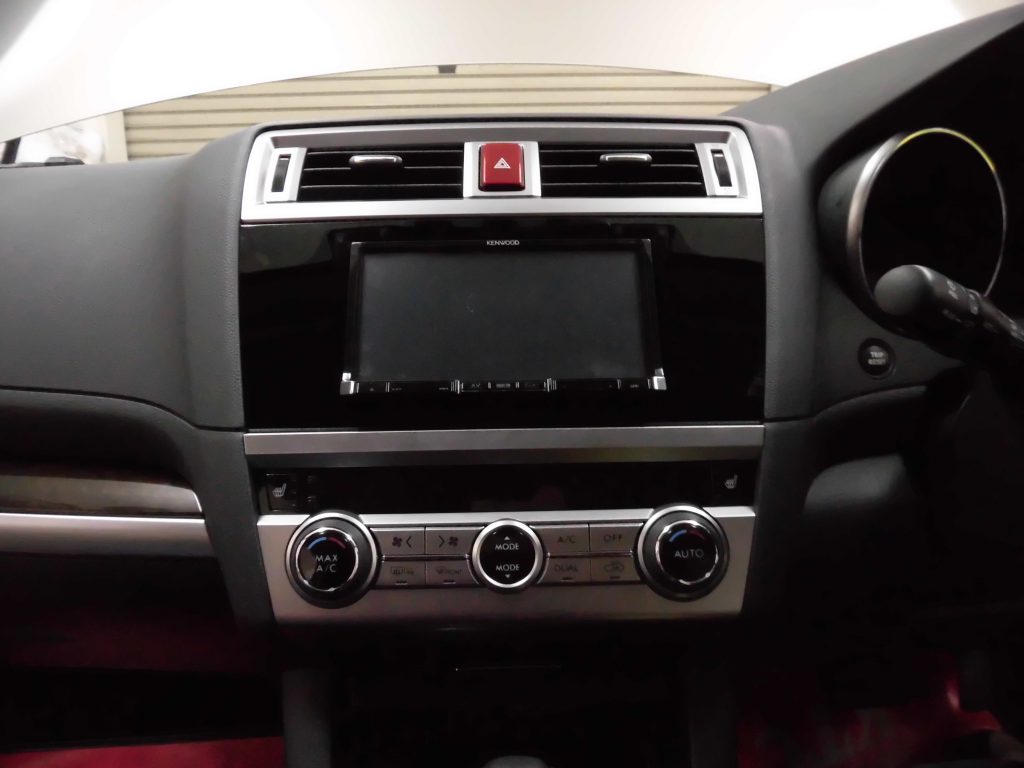

    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-F33P
