N-WGN カーナビ・カーAV取付方法

管理No：fy15007　登録日：2016年5月10日()

メーカー
ホンダ
車種
N-WGN
年式
H25/11～H28/6
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
JH1、JH2
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-H85D (互換：UA-H85D )

※キットによって内容物が異なる場合があります。

パネル 、パネルスペーサー 、ブラケット[パネル取付用]：2枚 、ブラケット 、電源／フロントスピーカー／リアスピーカー用コネクター(24P) 、アンテナプラグ変換コード 、アンテナ電源用変換コード 、φ4.5×16タッピングネジ：4本 、M5×8ネジ：8本 、M5×16座付六角頭ネジ：1本

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し

    バッテリー(－端子)を取外します。 タオルで他の金属と触れないようにします。

    工具
    ソケットレンチ（No.10）
    • －端子と＋端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    グローブボックス　取外し

    グローブボックスを両側のオレンジ○付近を内側に押しながらグローグボックス下部ピンク○を手前に引いて取外します。

  • 4
    センターパネル　取外し

    左下から内張りはがしを差し込み、センターパネルを取外します。 この時、接続されている配線コネクターを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 5
    センターパネル　フック位置

    センターパネルのフックは8箇所です。

    フック
    8箇所
  • 6
    エアコン吹き出し口　取外し

    センターパネルからエアコン吹き出し口を取外します。

    工具
    プラスドライバー（2番）
    フック
    3箇所
    • 写真は(R)です。(L)も同様に取外します。
  • 7
    パネルスペーサー　貼り付け

    キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。

    • パネル貼り付け面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
  • 8
    ブラケット[パネル取付け用](L側)　取付け

    カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー（2番）
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 9
    パネル　取付け

    キット付属のパネルの溝に取付けたブラケット[パネル取付け用]のフックを差し込み、カーAVのR側を上にします。

  • 10
    パネル／ブラケット[パネル取付け用](R側)　取付け(1)

    キット付属のパネルの溝に取付けるブラケット[パネル取付け用]のフックを差し込みます。

  • 11
    パネル／ブラケット[パネル取付け用](R側)　取付け(2)

    ○印をカーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー（2番）
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 12
    カーAV／センターパネル　挿入

    センターパネル前方からカーAVを挿入します。

  • 13
    ブラケット／カーAV　取付け

    キット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
  • 14
    センターパネル／カーAV　取付け

    カーAVをセンターパネルにキット付属のφ4.5×16タッピングネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
  • 15
    カーAV／ブラケット固定ネジ　取付け

    ○印をキット付属の六角十字ネジで仮止めします。

    工具
    プラスドライバー（2番）
  • 16
    エアコン吹き出し口　取付け

    エアコン吹き出し口のフックをはめ、○印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
  • 17
    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注2、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
    • 注3、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
    • 注4、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 18
    助手席側フロントピラーガーニッシュ　取外し(1)

    ウェザーストリップ(ピンク矢印)を取外します。フロントピラーガーニッシュ(オレンジ矢印)を上部クリップから取外します。

    • サイドエアバック付車の場合は、手前に引き出すとアッパクリップのロックが解除されます。
  • 19
    ※サイドエアバック付車の場合

    アッパクリップを下に押さえながらフロントピラーガーニッシュとのかん合を矢印の方向に取外します。

    • アッパクリップは再使用できません。部品番号：91561-T4G-J01をご購入の上作業を行って下さい。
  • 20
    助手席フロントピラーガーニッシュ　取外し(2)

    中央部のクリップを取外します。

  • 21
    アンテナプラグ変換コード　接続

    アンテナコネクターにアンテナプラグ変換コードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    アンテナプラグ変換コード　引き回し

    アンテナプラグ変換コードをグローブボックス内を通して、ダッシュ側へ引き回して接続します。

  • 23
    メーターパネル　取外し

    メーターパネルを取外します。

    フック
    7箇所
  • 24
    メーターパネル　フック位置

    メーターパネルのフックは7箇所です。

  • 25
    メーター　取外し

    メーターを取外します。(ネジ止め3箇所)

    工具
    プラスドライバー（2番）
  • 26

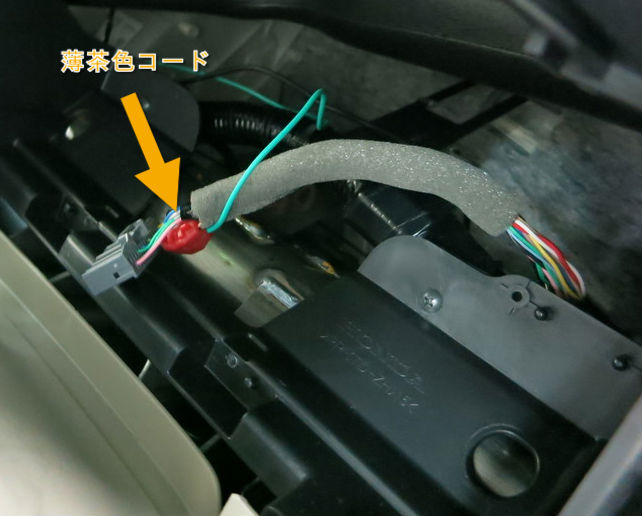

    パーキング信号　接続

    配線コネクターの薄茶コードとカーAVパーキング信号(若草色)をエレクトロタップで接続します。

    工具
    ペンチ
  • 27
    アンダーカバー　取外し

    ハンドル下のアンダーカバーを取外します。

    フック
    7箇所
  • 28
    アンダーカバー　フック位置

    アンダーカバーのフックは7箇所です。

  • 29
    リバース信号　接続

    ヒューズボックスの若草色のコネクター(16P)上段右から3番目白コードにカーAVリバース信号(紫色)をエレクトロタップで接続します。

    工具
    ペンチ
  • 30
    アース線　接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 31
    コネクター(24P)　接続方法

    車両配線用コネクターを電源／フロントスピーカー／リアスピーカー用コネクターに差し込み、矢印方向へ押して接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 32
    ハザードコネクター　接続

    センターパネルにハザードコネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 33
    カーAV　固定

    ブラケット下部に仮止めしていたキット付属の六角頭ネジを 車両側フレームに合わせて取付けます。グローブボックスの位置から六角頭ネジを本締めをします。

  • 34
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）

使用したキット

NKK-H85D (互換：UA-H85D )
