ムーヴ カーナビ・カーAV取付方法
管理No：fy15004 登録日：2016年4月22日()
- メーカー
- ダイハツ
- 車種
- ムーヴ
- 年式
- H26/12～H29/8
- 取付けタイプ
- カーナビ・カーAV取付
- 使用キット
- NKK-D66D(互換：UA-D66D)
- タイプ
- 200mm窓口付車(オーディオレス車含む)
- 型式
- LA150S、LA160S
- 使用ナビゲーション
- パイオニア製
※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。
※サイト内のコンテンツの転載を禁止します。
使用キット・使用工具
カーナビの取り付け方法の基本。
NKK-D66D (互換：UA-D66D )
※キットによって内容物が異なる場合があります。
パネル(L)(R) 、ブラケット(L)(R) 、電源／フロントスピーカー用コネクター(10P) 、リアスピーカー用コネクター(6P) 、車速用配線コネクター(5P) 、アンテナ電源用変換コード 、クッションテープ 、φ5×16タッピングネジ：2本 、M5×8ネジ：4本 、φ5×10タッピングネジ：4本 、M4×5ネジ：2本
使用工具
プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、保護テープ 、タオル
取付方法
- 1バッテリー(－端子) 取外し
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2作業開始
これからカーAV取付け作業を開始します。
- 3センターパネル 取外し
○印に内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 4センターパネル フック位置
センターパネルのフックは8箇所です。
- 5アッパーカバー 取外し
アッパーカバーを矢印の方向に押し上げ取外します。
- フック
- 6箇所
- 6アッパーカバー フック位置
アッパーカバーのフックは6箇所です。
- 7純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8パネル(L)(R) 切り離し
キット付属のパネル(L)(R)をつなぎ部の切り込み箇所を数回折り曲げ、切り離します。
- 切り離しの際は、怪我をしないように十分注意してください。
- 9ブラケット(L)(R) 取付け
カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。

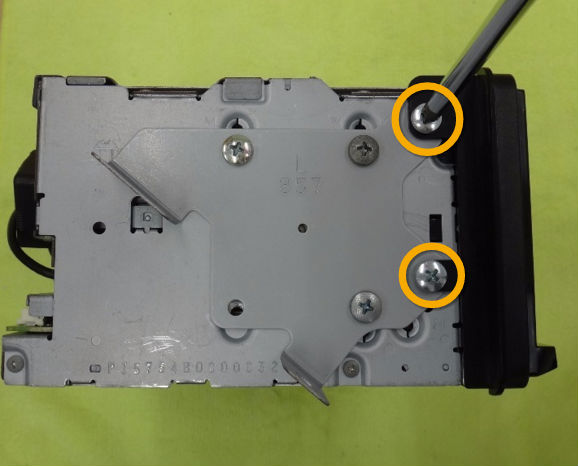

- 10パネル(L)(R) 取付け
キット付属のパネルを重ね、○印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 11配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 12配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 13アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 14カーAV 取付け
カーAV裏に配線コネクターを接続します。 接続後、配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 15カーAV 固定
上をキット付属のφ5×16タッピングネジで取付け、下を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 16アッパーカバー 取付け
アッパーカバーを取付けます。
- 17センターパネル 取付け
センターパネルを取付けます。
- 18取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
